隨著國民經濟生活水平的不斷提高，工業、農業、生活用電量的不斷增加，農網、城網的改造，電纜出線增多，配電網發生了極大變化，其對地電容電流也不斷增大，這就對配電網中的變壓器和電纜線路的絕緣耐壓水平提出了更高的要求。
現階段，國內6～35kV的配電網變壓器中性點一般采用不接地、經消弧線圈接地或經電阻接地三種接地方式。若采用不接地方式運行，當發生單相接地故障時，接地電流較大容易產生弧光過電壓和相間短路，給供用電設備造成了極大的危害；若采用經消弧線圈接地時，由于配電網對地電容電流越來越大，要求消弧線圈容量也不斷增加，在經濟上不是很合理；若采用經電阻接地方式時，當發生單相接地故障后，由于電阻能吸收大量的弧光能量，從根本上限制了健全相過電壓的倍數，大大減小了對配電網一、二次電氣設備的危害，增加了配電網的安全可靠性。

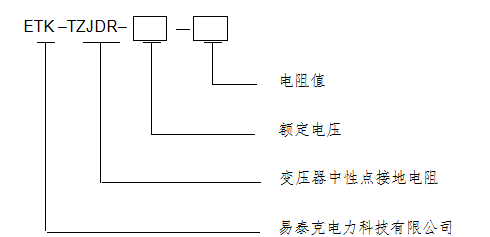

2、型號說明
3、技術參數
3.1、海撥高度：不超過4000m
3.2、環境溫度：-40℃～+60℃
3.3、相對濕度：不大于95%（25℃）
3.4、安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃,
3.5、電網頻率：50 Hz?
3.6、適用于：戶內、戶外
3.7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%
4、產品特點
4.1、電阻柜柜體材質采用不銹鋼或冷軋鋼板，外形美觀，耐腐蝕性強；
4.2、電阻采用優質鎳鉻合金，性能穩定。合金材料有鎳鉻、鐵鉻、不銹鋼等材料，一般采用Cr20Ni80的鎳鉻合金，導電率高，通流能力強，耐溫好，最高使用溫度可達1500℃，且溫度系數小，阻值穩定，可靠性高；
4.3、根據不同的使用條件，電阻柜分為戶內型和戶外型。戶外型頂部設頂帽，防沙、防雨，底部設計吊裝桿，以方便起吊安裝。采用自然風冷方式，防護等級從IP23到IP54；進線方式可以上進下出、側進下出、下進下出。上進下出或側進下出時柜體相應位置裝有穿墻套管；
4.4、當變壓器繞組為△形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻器可與之配套使用。
4.5、可根據用戶需求加裝溫濕度控制器，對柜內的溫濕度進行控制；
4.6、可根據用戶需求加裝接地動作次數計數器；
5、常用規格型號、技術參數?
6.3kV、10.5kV、36.75kV變壓器中性點接地電阻參數
|
產品型號 |
系統額定 電壓（kV） |
短時通流 電流（A） |
短時通流 時間（S） |
標稱阻值 （Ω） |
互感器 ?變比 |
|
ETK-TZJDR-6.3/36.4 |
6.3 |
100 |
10 |
36.4 |
100/5 |
|
ETK-TZJDR-6.3/18.2 |
6.3 |
200 |
10 |
18.2 |
200/5 |
|
ETK-TZJDR-6.3/9.09 |
6.3 |
400 |
10 |
9.09 |
400/5 |
|
ETK-TZJDR-6.3/6.06 |
6.3 |
600 |
10 |
6.06 |
600/5 |
|
ETK-TZJDR-10.5/30.3 |
10.5 |
200 |
10 |
30.3 |
200/5 |
|
ETK-TZJDR-10.5/15.16 |
10.5 |
400 |
10 |
15.16 |
400/5 |
|
ETK-TZJDR-10.5/10.10 |
10.5 |
600 |
10 |
10.10 |
600/5 |
|
ETK-TZJDR-10.5/7.57 |
10.5 |
800 |
10 |
7.57 |
800/5 |
|
ETK-TZJDR-10.5/6.06 |
10.5 |
1000 |
10 |
6.06 |
1000/5 |
|
ETK-TZJDR-36.75/106.1 |
36.75 |
200 |
10 |
106.1 |
200/5 |
|
ETK-TZJDR-36.75/53.05 |
36.75 |
400 |
10 |
53.05 |
400/5 |
|
ETK-TZJDR-36.75/35.36 |
36.75 |
600 |
10 |
35.36 |
600/5 |
|
ETK-TZJDR-36.75/26.53 |
36.75 |
800 |
10 |
26.53 |
800/5 |
|
ETK-TZJDR-36.75/21.22 |
36.75 |
1000 |
10 |
21.22 |
1000/5 |
?
?
?
