概述：
ETK-UPS系列采用的工業型數字化電力專用智能超隔離在線式UPS交流不間斷電源是針對中國電網特點，為中國大型發電廠、大型變電站所專業設計。除采用雙DSP多CPU并聯高速運算的先進控制和IGBT等高可靠的開關組件外，同時具備軟硬件全面兼容冗余；全中文LCD顯示界面；輸入輸出超隔離；超寬交流輸入電壓范圍；超強的保護功能，豐富的UPS報警界面和接口等特點。
另外本系統在功能設計、結構設計上考慮的更全面更合理，具備卓越的性能指標，真正為集中式供電的通信系統、監控系統、網絡管理中心等提供高智能、高可靠性、高穩定性、高效率的不間斷電源產品。
特點：
●采用DSP及IGBT等先進的控制技術及開關組件：有效提高系統穩定度、大幅提升系統效率。
●使用復數CPU及軟硬件同時兼容設計：具備多重及不同模式兼容的控制方式，確保系統極高的穩定性和可靠度。
●極高的輸出品質和極強的過載能力：即使輸出短路也不會造成UPS的損壞。
●即插即用模塊化設計：極大地提高維護、維修的便捷性，大幅縮短平均故障維修時間（MTTR<0.5小時）。
●輸入、輸出超隔離設計：有效對抗雜訊、雷擊、浪涌電流的沖擊，徹底解決接地零地電壓等電網系統問題，防止系統產生的諧波對電網造成污染，確保用電設備的安全。
●完全兼容發電機技術：兩段式鎖相回路自動跟蹤完全兼容發電機。
●內建獨立雙組靜態開關計：即使一組故障，另一組仍然能夠正常運行，靜態開關采用超高壓（1600V）設計，較高的設計安全系數以確保在極其惡劣的條件下仍然能夠安全運行。
●三相輸入中點浮接、脫落保護計：主機采用專利電路設計可有效避免市電輸入中點脫落對系統及負載造成的危害，確保供電系統穩定安全。
●無市電下冷啟動功能：特殊的電路設計確保主機可在無市電輸入情況下通過直流蓄電池組緊急啟動UPS，且無大浪涌電流產生。
●中文LCD液晶顯示界面：界面美觀大方、操作簡便實用、擁有多種語言可供選擇。
●維修旁路開關誤操作保護：無程序式的操作限制，操作簡便，即使誤操作閉合維修旁路開關也不會損壞UPS，使人性化操作成為可能，避免人為因素損壞UPS。
●智能風扇轉速控制：散熱風扇轉速可根據負載狀況自動調整，從而有效延長風扇壽命，提高系統可靠性。
●合理的風道分離設計：控制部分和功率部分設計為分離的風道，系統即使在極為惡劣的環境下長期運行，控制部分也不易積塵，確保UPS系統高可靠性、長壽命運行。
●完善的歷史事件追溯能力：每個不正常狀況發生的資料和時間都將儲存在UPS里，便于用戶掌握UPS在任何時段發生的任何狀況，具備良好的歷史事件追溯能力。即使在無電源的情況下，儲存在UPS中的記錄也不會被清除。
●智能通訊功能：RS-232接口或報警干接點 支持RUPSII UPS/UPSSilon20000監控軟件/NETAGENT固定IP網絡監控軟件/5路干接點。
●電磁兼容：符合電磁抗干擾兼容標準EN50091-2

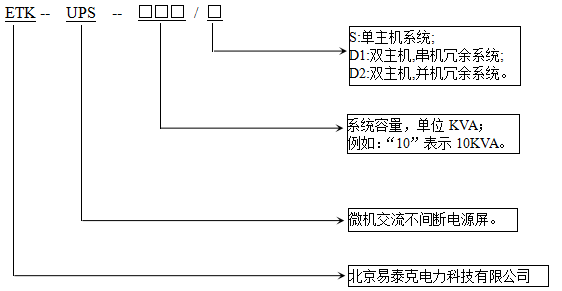

型號規格：
訂貨需知：
1.請您根據型號規格說明填寫定貨型號。
2.請您對輸入電源提前指出和明確。
3.對系統屏體尺寸結構、顏色及其它特殊要求的，也請您提前指出，以免造成不必要的麻煩，影響您的安裝進度。
4.如單獨采購主機，請您按照提供給您的附錄中的標準技術參數表選型。
5.我們提供的系統組屏標準為PK-10型。
UPS主要技術指標
輸入
交流電壓
AC220V±15%
直流電壓
DC220V或DC110V±10%
頻 率
50Hz±5 Hz
輸出電壓
1P 2W AC220V±1%)
頻 率
50Hz
頻率穩定度
± 0.5%
瞬時響應
± 3% 空載到滿載 5周內
波 形
正弦波 諧波總失真率<3% 在 0-100% 線性負載
過載能力
110%~150% 超過 60 秒轉由市電輸出, >150% 1秒轉由市電輸出
功率因率
0.8-1, lag(落后)
波峰因數
3:1(指輸出電流波形之波峰值 / 有效值)
效 率
AC to AC >85%
逆變器
20KHz PWM模式
轉換時間
AC Fault Zero(市電停電時零轉換時間)
保護
直 流
低電壓自動關機
過 載
110~150% 超過 60秒 轉旁路由市電供電，降低負載后自動轉回UPS供電
短 路
電池放電時限流自動關機，市電正常時保險絲及開關
故 障
故障或內部過熱，轉旁路工作,報警,自動叫修服務
電磁抗擾/兼容
EN50091-2 Approved
顯示
液晶顯示
中文顯示屏,LOGO,UPS狀態,輸出/輸入電壓,輸出/輸入頻率,電池電壓,負載功率,歷史資料
LED顯示
市電輸入指示燈(綠色),UPS輸出指示燈(綠色),電池欠壓指示燈(黃色) 旁路指示燈 (黃色),UPS故障指示燈(紅色), 過載(黃色)
告警
市電異常
1次/4秒
直流斷電
1次/1秒
電池即將耗盡
1次/1秒
過 載
連續鳴叫
系統故障
連續鳴叫
通訊
RS-232/干接點
支持鼎堅 UPSilon 2000 監控軟件 / NetAgent 固定IP網絡監控軟件/干接點
環境
工作溫度
0-40 degree C; 32-104 degree F
相對濕度
20-95% 不冷凝
噪音
< 50dB
